An electrica TRANSFIGURATOR est machina electromagnetica stabilis quae energiam electricam inter circulos per inductionem electromagneticam transfert. Eius aestimationem, quae in volt-amperes (VA) vel kilovolt-amperes (kVA) expressa est — indicat maximum onus quod continue sine aestu tractari potest. Intelligentes quomodo transformatores aestimantur, quae genera sint, et quae applicatio tua deceat, ratio tuta, efficiens ratio designat.

Quomodo Transformer Ratum est?

Transformers are rated in volt-amperes (VA) vel kilovolt-amperes (kVA) non Watts-quia aestimatio ratio habenda est pro oneribus tam resistivis et reacceptis, cuiusvis factoris potentiae. Aestimatio productum voltages aestimatae transformantis reflectit et currentem aestimavit in parte prima vel secundaria.

Clavis parametri in transformatorem nominum includunt:

kVA rating - Totalis potentiae capacitatis apparentis (exampla, 50 kVA, 500 kVA)
Primae et secundariae voltages - Input et output gradus intentionis (v.g., 11.000V/400V)
Frequentia - De more L Hz vel LX Hz
Impedimentum (%Z) - Afficit breve currenti circuitu; communes valores range ex IV% ad VI%
Classis refrigerationem – ONAN (oleum aeris naturale naturale), ONAF, OFAF, etc. pro magnis unitatibus; AN vel AA ad aridam-genus
Nulla genus – Temperature rating ut Classis B (130°C), Classis F (155°C), vel Classis H (180°C)

Exempli gratia, a 100 kVA commutator 400V secundarium supplere potest maximum momentum 144.3 A (100,000 400 —3 pro tribus-phasis). Hoc nimis continuo degradationem facit et defectum eventum velit.

Communes transformer ratings et applicationes typicam
Rating	Typical Usus	Phase
25-100 VA	Ambitus control, tintinabulum, HVAC humili intentione	Unius phase
1-10 kVA	Parvum commercii apparatum, applicationes solitudo	Unius / tres-phase
10-500 kVA	Facultates industriae, aedificia commercial	Tres tempus
1-100 MVA	Eget substations, potentia generation	Tres tempus

GRADATUS vs. GRADATUS Transformers

Maxime fundamentalis classificatio transformantium electrica est per directionem intentionis conversionis.

GRADATUS Transformer

Transformator vitricus intentionem auget a primo ad secundarium. Secundarius flexus plures vices habet quam primariae. Nam a generans producens XI kV * gradatim transformator ad output 400 kV pascat per longum spatium transmissionis-reducendi currentem et ideo damna resistiva (P = I²R) per factorem supra 1,000. Potentia plantarum universaliter utuntur transformatores gradatim in scaena sua output.

Step-down Transformer

Transformator vitricus intentionem reducit ad consummationem usoris tutam finem. Distributio substations descendat ex 33 kv vel 11 kV to 400V/230V pro residentialibus et mercatorum copia. Minores gradus unitates (v.g., 240V ad 12V) potentia humili intentione accendendi, ostiaria, et systemata HVAC control.

Utraeque species eandem rationem sequentur principium: V₁/V₂ = N₁/N₂, ubi V voltatio est et N numerus flexae flexus.

Genera Transformers et eorum Applications

Transformatores in multis formis machinati sunt, quisque optimized pro certis requisitis perficiendis, ambitus, ac potentiae gradus. Infra genera praecipua sunt.

Power Transformer

Virtus transformers agunt in transmissione retiacula at voltages super XXXIII kV * and ratings typically from 100 MVA to over 1,000 MVA. Designantur prope continuum plenae oneris operationem et detrimenta humiliora prioritizare super omnia alia factores. Oleum immersum refrigerationis (ONAN/ONAF) vexillum est. Eorum efficaciam plerumque excedit 99% faciens vel 0.1% emendationem significantes in scalis elaboratis.

Ningbo Chuangbiao Electronic Technologia Co, Ltd. applicat technologiam humilis-frequency transformator intra systematis infrastructuram potentiae, efficiens energiae transmissionis et reducendi damna lineae ad operationem eget stabilis praestandi.

Distribution Transformer

Distributio transformantium in intentione gradatim descendit a media intentione (typice 11 kV vel 33 kV) ad depressionem intentionis (400V/230V) in puncto traditionis. Onerat variabilis agunt et aestimantur a 25 kVA ad 2,500 kVA . Utriusque generis oleum et genus variantium siccum (resinae iactae) communes sunt, cum sicco-typus domesticas praelatas propter ignem salutem.

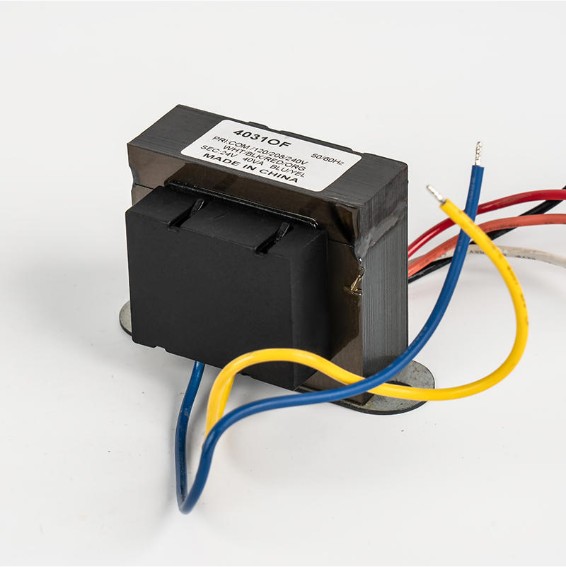

Air Conditioner Transformer

Aer Conditioner TRANSFIGURATOR peculiaris est humilis frequentiae TRANSFIGURATOR qui ineuntes AC principales intentiones ad DC gradus expellendi compressores, motores ventilatores et imperium boards . In systematis aeris conditioner scissili, moderari tabulas transformatores typice output 24V AC pro circuitibus thermostat. Unitates commerciales HVAC maiores uti possunt transformatores censi 40-150 VA pro potestate potestate.

In inverto-genus aeris conditioners, transformator ut partem catenae conversionis AC-DC-AC operatur. Transformator efficiens hic directe impactus est unitatis industriae rating (EER/COP). Chuangbiao humilis frequentiae transformatorum inserviunt huic muneri in armorum refrigeratione-accommodatione-convertendo AC potestatem in DC aptam ad compressores et motores ventilandos mittentes, efficientes refrigerationem vel calefactionem efficientem.

Solitudo Transformer

Solitudo TRANSFIGURATOR habet a I: I vertit ratio — eius primarium propositum non conversio intentionis, sed solitudo galvanicae inter circuitus. Haec humus ansas frangit, strepitum communem suppressit et curatores salutis praebet in ambitibus sicut valetudinaria, laboratoria et centra data.

Specificationes key notare:

Solitudo voltage : De more 1,500V ad 4,000V inter ambages
Lacus current : Unitates medicae graduum lacus sub 500 µA (IEC 60601) servare debent.
anfractus clipeati : Faraday protegens adhuc coitu capacitivum reducit in electronicis sensitivo

In automatione industriae, transmutatores solitudo PLCs et sensores ab alta intentione vagorum in linea potentiae tutantur.

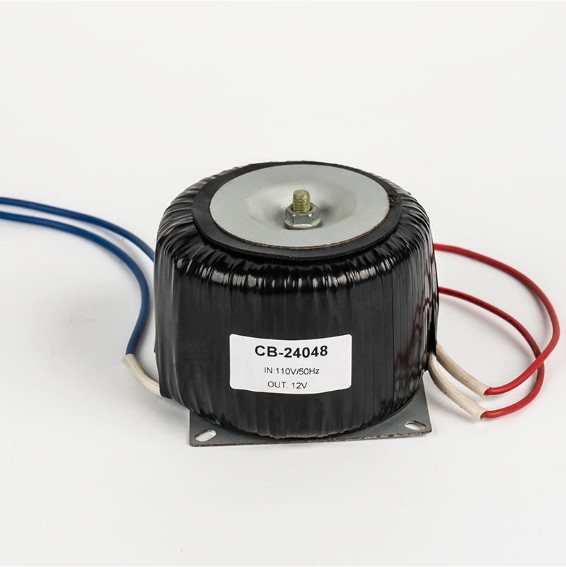

Toroidal Transformer

Core magnetico toroidal transfigurato utitur potius nucleo donutino informato quam conventionali E-I laminatis acervo. continuus nucleus semita eliminat hiatus caeli providens;

Ad 95-98% efficientiam , versus ~ 85-90% pro comparandis EI-core designandis
Minimum electro interventus (Hyperion) - errant propinquo est typice 8-10 temporibus humiliores quam EI-core Transformers
Foedus et leve - usque ad L% minor et levior quam equivalent EI designs
Minimum sine onere damnorum et sonitus audibilium

Transformatores toroidales late usi sunt in instrumentis audio, instrumentis medicis, tabulae dicionis industriae, et commeatus in premium potentiae ubi spatii et EMI angustiae criticae sunt. Limitatio principalis earum est superior sumptus per VA comparatis consiliorum laminarum conventionalium, et susceptibilitas ad DC cinguli satietatem nucleorum causantium.

Auto- Transformer

Translator auto- utitur uno flexu communi (cum puncto soni) magis quam duobus ambages separatis. Hoc facit quo pacto ac cheaper - Utilis, ubi moderatio moderata intentionis necessaria est, ut 220V ad 110V conversionem vel motorem molle-incipiendi. Nihilominus nullam galvanicam solitudinem praebet, eam idoneam faciens ubi solitudo salus requiritur.

Instrumentum Transformer (CT & PT)

Vena transformers (CT) et potentiale/voltage Transformatores (PT/VT) usurpantur pro mensurae et tutelae non vim partus. A CT aestimavit 1000:5 Gradus ad currentem pro tutum metering. A PT aestimavit 11.000:110 V voltmetris et mensas dat operandi ad gradus instrumenti vexillum. Accuracy classes ab 0.1 ad 3 vagantur ad metering, et 5P vel 10P ad tutelam.

Transformator Genera ad aspectum

Comparatio communis electrica TRANSFIGURATOR typi clavem habet
Type	Core Figura	Solitudo	Typical Efficens	Primus usus
Power Transformer	EI / Testa / Core	Ita	>99%	Eget tradendi
Distribution Transformer	EI / Shell	Ita	97-99%	Utilitas distribution
Toroidal Transformer	Toroid	Ita	95-98%	Audio, medicinae, industriae
Solitudo Transformer	EI / Toroid	Ita (primary function)	90-98%	Salus, strepitus, suppressio
Auto- Transformer	EI / Toroid	No	95-99%	Intentione temperatio motricium initium
AC Transformer (HVAC)	EI / Toroid	Ita	90-97%	HVAC imperium et circulos coegi

Low-Frequency Transformers in Industrial and New Energy Applications

Transformatores humilium frequentiae (operantes frequentiam 50 vel 60 Hz praecipue) manent narum systematis industrialis ob eorum robustitatem, efficientiam altam, et facultatem magnas potentias gradus fideliter tractandi. Dissimilis summus frequentia mutandi transformatores, consilia humilium frequentia sunt intus durabilia et durioribus ambitibus aptiores.

Imperium industriae et Automation

In systematis industrialibus automationis, transformatores ignobiles frequentiae nuclei in potestate potestatis sunt, animadvertens AC-ad-DC conversionem et motores et actus agitantes. In electrica welders, provident firmum glutino voltage ac current qualis -critical pugillo consistent. Intentio regulatores et stabilimenta etiam dependent ab humili frequentia commutatorum ad tolerantias strictas conservandas sub oneribus fluctuantibus.

Photovoltaic Inverters et Energy PRAECLUSIO

Sicut renovabilis energiae globally squamae, transformatores humilium frequentiae necessario in inverters photovoltaico (PV) facti sunt. In a euismod ligatum systematis PV transformator DC e tabulis solaris ad craticulas AC compatibiles convertit, intentionem suam ad gradus gridi faciens, dum essentialem galvanicam solitudinem — exigentiam regulatoriam in multis regionibus praebens. Typical PV inverter transformatores operantur ad efficientias 97–98.5%.

In pugna energiae systemata repono (BESS), transformatores fluxum bidirectionalem tractant, inferentes pilam a euismod (AC ad DC) et in craticula vel oneribus emittentes (DC ad AC). Eorum fides in hoc cyclo munere directe determinat systema uptime et rotundum efficientiam.

Ningbo Chuangbiao Electronic Technologia Co., Ltd. evolvit humilem frequentiam transformatores praecise optimized pro his novis applicationibus energiae, coniungens altam efficientiam cum stabilitate thermarum quae ad continuam operationem in ambitu photovoltaico et repono.

Lucendi ac Domus Adjumenta

Commutatores humilium frequentiam in applicationibus illustrandis intentionem ordinant ad splendorem et colorum constantiam moderandam. In domum adjumenta stabilia praebent copiam ambigua non obstante - electronicas sensitivas ex intentione sagorum vel fluctuum protegens, qui vitam instrumentorum minuunt vel defectibus perficiendis causant.

Quam eligere ius Transformer ad Applicationem tuum

Iniuriam transformatoris genus deligendo vel aestimationem ducit ad overheating, immaturam defectum, vel ad pericula salutis. Has causas considera:

Onus genus et potentia factor - onera inductiva (motores, welders) factores potentiae inferiores habent; kVA igitur amplitudo, marginem 20-25% typice addens.
Voltage opus – Confirma input (primarium) et intentiones (secundarias) et opus est, sive gradatim sive gradatim.
Solitudo postulationem - Si galvanicae solitudo necessaria est ad salutem vel strepitum reiectionis, uti solitudo vel vexillum duplex transformator flexionis, non transmutator auto- .
Corporis angustia – Ubi spatium et EMI sunt criticae (exampla, audio amps, medicinae inventa), consilia toroidalia eligunt.
Environment — Indoor siccum (resin) pro spatiis angustiis; oleum refrigeratum pro velit substations vel summus facultatem officinae.
Effectus et pretia - Pro transformatores currit 24/7, a I% melius in efficientiam in 100 kVA unitas circiter 876 kWh per annum servat — significans plusquam viginti annos vitae dignissim.

Semper verificare obsequium cum signis applicabilibus: IEC 60076 (transformatorum potentia), IEC 61558 (transformatorum salus), vel IEEE C57 series applicationum Americanarum Septentrionalis.
